□ 聚氨酯系列

3组分水性砂浆聚氨酯地坪剂 (3액형수성폴리우레탄 몰탈바닥재)

Freecrete

产品概要

  - Freecrete 是改善了由水产生的树脂系 地材问题的变性聚氨酯水性地材.

  - Freecrete 作为3液型地材，包括主剂、固化剂、特殊化学添加剂的水泥系粉沫及以砂石构成，通过它们之间的反应而固化.

  - 接着, Freecrete地材体现了水泥砂浆的强度和机械物性及聚氨酯的耐化学性、热的性质.

产品特性

  - 潮湿地面可施工
    Freecrete 在湿汽多的地面无法施工，混凝土放置 5~6天后, 聚合物水泥系地材的情况2~4天后 (养生温度 20℃为标准, 含水率约 12% 以内)可施工， 因此比环氧或其它地材可缩短工期.

  - 固化速度快
    在 20℃经过12~16小时后可上人行走, 24小时后可通过较轻车辆

  - 耐化学性/ 耐热性/ 耐冲出性/耐寒性
    在食品生产现场对很多外露的化学物质具有耐化学性
    在130℃~-40℃的温度条件下可使用
    以强的机械强度和低的弹性系数可维持耐冲出性和弹性

  - 经济型

  - 耐久性优异，比其它地材可长期使用

  - 气味小
   因为是无溶剂型，所以比环氧聚氨酯或一般地材在施工时气味小

适用范围

  - 食品调理, 食品制造, 饮料及酿酒,制药公司, 化工厂, 电子零件生产及保管区域, 厂, 汽车等重物区域, 停车场地面等

产品构成

产品用量

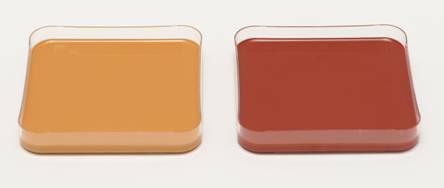

产品颜色

FREECRETE 说明书

  一. 适用范围
   本说明书适用于各种建筑及建筑物设计图面上的标示或指示的
   FREECRETE施工地面。

  二. 所需材料
   FREECRETE作为聚氨酯混凝土3液型地材，由主剂、固化剂、含有特殊化  学添加剂的水泥系粉末及砂石组成。
   FREECRETE具有强耐化学性，对冲击和磨损有很好的抵抗性，平滑的表 面易清扫。

1. 表面状态：光滑平整的状态。

2. 施工厚度：4~6mm。

3. 耐滑性：在干燥状态下耐滑性

4. 耐热性：60℃

5. 物性资料

  三. 施工方法

1. 般事项：
  施工前承包者应先提出FREECRETE作业计划书及说明书，并得到监督员的认可。

2. 地面条件：
   (1)一般适合混凝土或聚合物水泥地材，如遇其它材质的地面，需与施工者或技术小组商议。
   (2)所有地面应干净，无灰尘及异物。混凝土或水泥界面Pull-Test时引张强度应达到15kgf/cm².
   (3)湿气持续从下部上升时，应做防水施工。FREECRETE虽不能使水通过，但湿气持续从下部上升，会弱化它的附着力。膜防水层的施工应包含在混凝土地面里，不能在FREECRETE下面直接施工。
   (4)混凝土地面有连接处时，做FREECRETE时，建议做连接处。特别是圆柱周围，墙壁周围有膨胀连接处时，预测到有震动或热膨胀的石板时，要把现有地面的连接处反应到FREECRETE上。

3. 地面处理作业：
   (1)清除所有异物，适合的方法如下：
      Vacuum shot blasting/Grit blasting/Drum sander/Ultra-high pressure water blasting
   (2) 不采用单纯的化学处理方法（etching）
   (3)用物理方法处理地面后，清除所有灰尘及残物。使用真空吸尘器是最有效的方法。
   (4) 有积水时要将水全部除去，并用热风机、紫外线暖气或토치烘干，用肉眼看达到干燥的状态。
   (5)地面温度在施工期间应维持最低露点温度（约3℃）以上。在完全养生前若有产生结露顾虑，不能施工。
   (6)地面有凹部分或裂缝，要在施工前补修。
  （7） 设置了高温烤炉时，要设置膨胀连接处，为了隔热把粘土瓦粘到烤炉下比较好。
  （8）冷藏室地面要和周围的地面要用膨胀连接分开，混凝土平板上无隔热层时，需要添加动关节。
  （9）所有地面基本要涂底漆，特别是地面老化出现很多气孔强度减弱时，建议涂底漆。建议底漆用1液型聚氨酯底漆或1液型环氧底漆。

4. 边角部分
  （1）在排水或者膨胀连接处，出入口，机器基础，圆柱周围需要安装特别的固定装置清况。这是起分散因收缩或热膨胀的机械性或 热的应力作用的。
  （2）利用钻石 轮FREECRETE 涂装厚度2倍深和宽，把混凝土컷팅做 边缘。利用了这种槽的边缘，防止向FREECRETE地面材料下面渗液体， 起到防止影响混凝土粘贴的重要作用。
  （3）建议 边缘在FREECRETE施工前 ，利用FREECRETE    先进行“边缘凝块”作业后进行施工。边缘的宽度过小时，FREECRETE施工时FREECRETE和 边缘之间，因防湿和推延，在固化过程中边缘 部分会产生收缩。因此在施工面会出现边缘部分痕迹。为防止这种痕迹的产生，建议在FREECRETE施工前  先做“边缘凝块“ 作业，再实施本施工。

5. 一般事项
    1)   FREECRETE的施工因温度和施工技术，会受到很大影响。不正确的施工会使表面不平整。
    2) 涂装开始前，将整个地面按照方便施工的大小划分开来。
    3) FREECRETE施工厚度相对较薄，搅拌一次的材料涂装的面积广.最适合的 涂装幅宽为50cm，因此搅拌1 Set时作业4m, 搅拌2 Set 时作业 8m最合适。一次搅拌不要超过2 Set 以上。
    4)搅拌结束后，在不马上进行下一次搅拌前，不要用一个搅拌桶作业.根据作业速度，再做决定。
    5)温度是作业条件中的一个重要因素。混合物的温度要达到18℃以上，如18℃以下施工时会出现问题。大气温度要维持在12℃以上。

6.混合
    1) 搅拌要放置在离施工现场近的地方，搅拌要使用旋转型搅拌桶，旋转速度适合在每分钟70~80 rpm。超过此旋转速度可加速产品的反应，会耽误涂装作业，因此要禁止。
    2) 搅拌场所的大气温度在10~28℃为宜。
    3)把Part A 倒入搅拌桶后打开开关，倒入Part B， 为了使之混合均匀，要进行30~60秒搅拌。
    4)倒入 Part C搅拌 使砂石混合均匀。
    5)搅拌期间因反应混合物的温度会上升。各成分的温度降低时，这种温度的上升会有助于涂装作业，但各种成分的温度已经高时，因温度的上升加速了反应，会缩短假设时间，根据经验需调整搅拌时间，建议按下表调整搅拌时间。

   6)搅拌结束后立即在地面开始涂装。

   7)注意事项
     (1)搅拌结束后立即在地面开始涂装，之后马上进行搅拌，这对搅拌期间保持均匀的混合状态很重要。为了确保搅拌时间：
        a)交替使用两个搅拌桶，或者
        b)要有像手推车一样的，能装混合物的溶器装置。
     (2)错误的搅拌作业，即过短或过长的混合时间会导致以下后果：
        a) 砂石分离
        b) 降低流动性
        c) 产生涂装痕迹
        d) 养生后产生气泡痕迹
        e) 降低平滑度

     (3) 应注意不要在施工结束的表面掉入混合物。

     (4)停止搅拌5分钟以上时，要擦净混合溶器和搅拌器。可用丙酮，white spirit, 二甲苯等洗涤。要注意溶剂不要掉进材料内。因会产生斑点，所以在FREECRETE施工时最好不要使用溶剂。

7． 涂装
    1) 根据地面情况需要涂底漆时，即地面气孔率高时，将FREECRETE做约1mm scratch coating后进行养生。
    2) 根据 三、6项，把混合的FREECRETE倒在地面上，用涂装刀或 挤均匀涂装。
    3)使用刺辊子，将表面弄平整，去除气泡。使用刺辊 滚子时，不要超过先前涂装部分10cm以上。
    4) 最后涂装或使用刺辊子是在混合后10分中内使用。
    5)膨胀连接处施工后应做saw cutting. 这是使木材粘结在混凝土上，比涂装FREECRETE的方法会得到均匀的连接。
    6) 为了Anchorage Point，把混凝土groove cutting(为使固定而做槽的切割)时，使槽不外露用scratch coating填补.
    7) 在出入口处因冷暖风，会影响养生和流动性，会产生刺辊子痕迹，所以要注意。
    8) 低温状态或昼夜温差大时，scratch coating 上面防止产生 结露，产生结露时，要在最终收尾去除时注意不要产生气泡。

8. 养生
大气温度在15~25℃条件下， 按如下进行养生后使用。

9.清扫及废物处理
    1) 装备和工具要在离施工现场较远的地方用溶剂清洗。
    2) 洒落溶液或混合材料时，要用锯沫或适合的稀释剂处理。
